La manzana o maza es el núcleo de las ruedas de una bicicleta. Es la pieza que se une con la llanta por medio de los rayos y que además por medio de un par de rodamientos abiertos o sellados hace que la rueda gire.
INFORMACIÓN
¿Qué es HB-TX505 y para que sirve?

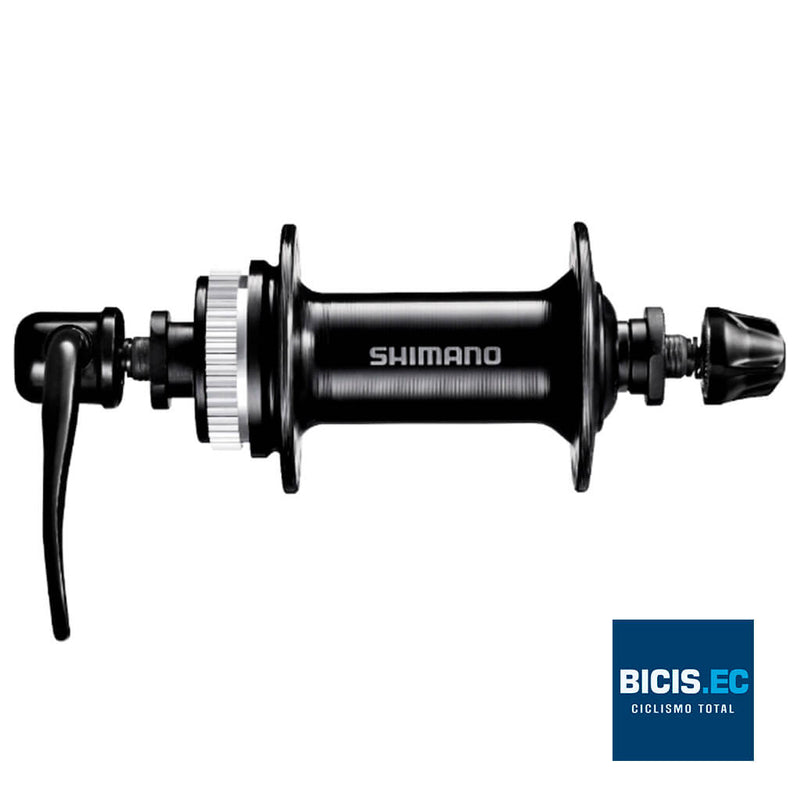

- HB-TX505 es el código para la manzana delantera Shimano Tourney TX
- Para uso en ruedas delanteras de 36H
- Para uso en sistema de frenos de disco center lock
ESPECIFICACIONES
- MODELO: HB-TX505
- SERIE: SHIMANO TOURNEY TX
- Peso: 182 gr
- Color: Negro
- Método de fijación del eje: Desenganche rápido
- Tipo de freno: Freno de disco CENTER LOCK
- Ancho de buje: 100mm
- Incluye palanca de cierre rápido
COMPATIBILIDAD
- Discos de freno Shimano Tourney TX SM-RT10 center lock resina
- Discos de freno hidráulico Shimano Tourney TX SM-RT30 center lock
- Aros de bicicleta de montaña de 36 hoyos
- Suspensión delantera para bicicleta con eje de 9mm
MANTENIMIENTO
Mantenimiento de manzana delantera de bicicleta
MATERIAL DE MANTENIMIENTO
- Juego de llaves de conos de 13mm y 17mm
- Grasa para rodamientos
- Desarmador mágnetico
- Desengrasante
- Toalla seca y limpia
- Guantes de nitrilo o latex
PROCEDIMIENTO PARA EL MANTENIMIENTO DE LA MANZANA DE BICICLETA
- Tomar las dos llaves de conos de 13mm y 17mm
- Colocar ambas llaves sobre las tuercas de la cara derecha de la rueda
- Aplicar presión en sentido contrario para desajustar el eje de la maza
- Retirar el eje de la maza y colocar a un costado
- Tomar el desarmador magnetico y retirar los rulimanes del lado izquierdo y derecho
- Colocar los rulimanes en un lugar visible y aplicar desengrasante, luego limpiar con una toalla seca
- Limpiar con una toalla seca la zona del eje de la manzana retirando el exceso de grasa y suciedad
- Una vez limpia la parte interna de la manzana, aplicar grasa de rodamientos Shimano Dura Ace en el costado izquierdo y derecho
- Lubricar también el eje, los conos (tuercas) y los rodamientos de la manzana
- Colocar nuevamente los rodamientos dentro de la mazana por ambos lados
- Introducir el eje en la manzana
- Colocar los conos en el eje y ajustar con las llaves 13mm y 17mm a contra tuerca
Recuerda no topar el disco de freno ya que con la grasa puede contaminarse, si ésto ocurre puedes limpiar con alcohol potable utilizando una toalla seca y limpia.
